Popis

Tabulku naleznete kliknutím na obrázek výše.

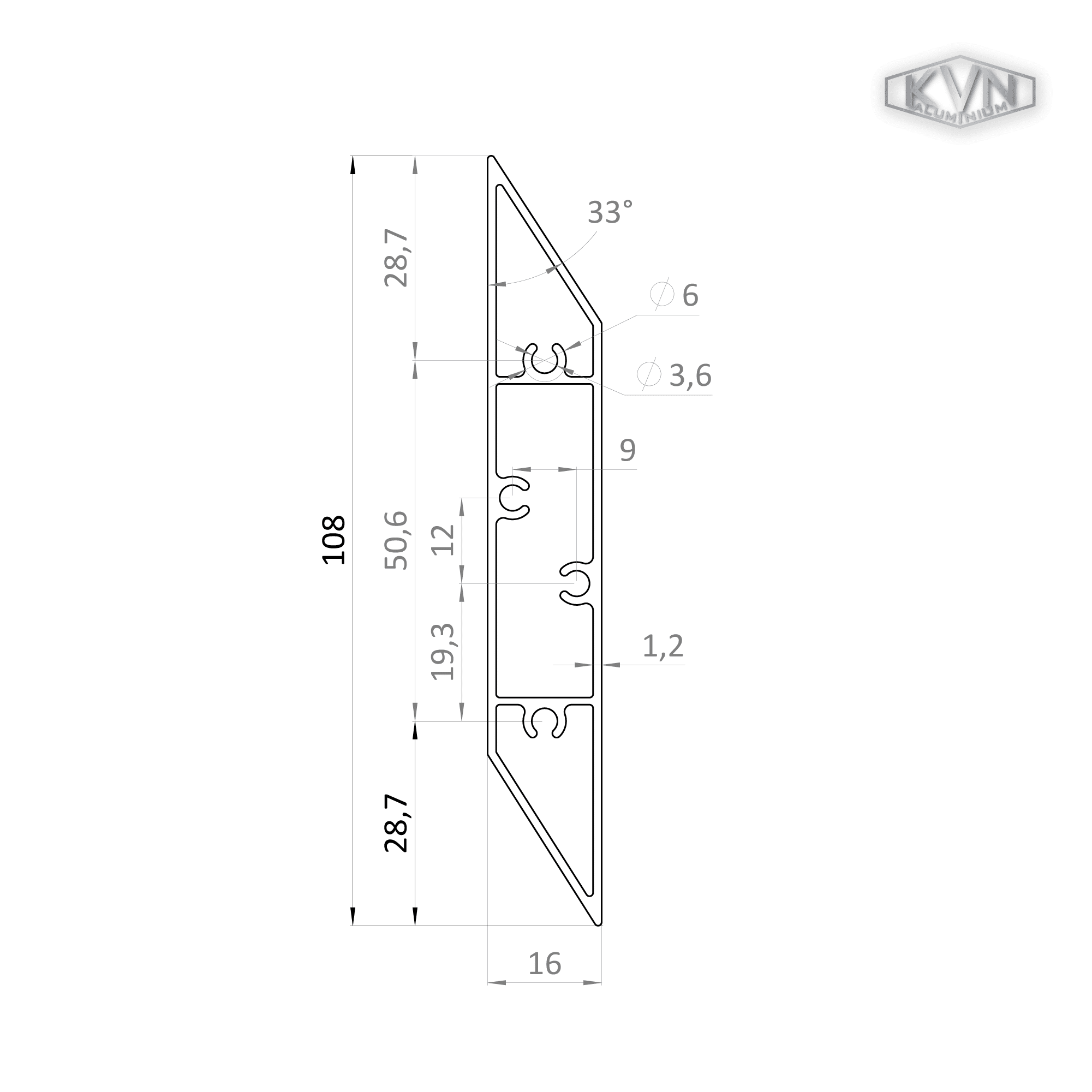

Tabulka pro výpočet přesahu lamel a rozteče otvorů je pomůcka pro správné umístění a spojení jednotlivých plotových prvků, jako jsou lamely a U/UT profily. Tato tabulka obsahuje doporučené hodnoty pro překrytí lamel (překrytí jedné lamely na druhou) a rozteč otvorů (rozteč mezi otvory), aby byla zajištěna pevnost a estetický vzhled plotu.  V tabulce jsou uvedeny různé kombinace typů lamel a roztečí otvorů spolu s doporučenými hodnotami překrytí. Tyto hodnoty obvykle vycházejí z norem a doporučení pro správnou instalaci a funkčnost plotu. Správné nastavení překrytí lamel a rozteče otvorů je důležité pro stabilitu plotu a pro zamezení deformace nebo nežádoucího prohýbání prvků.  Při návrhu a instalaci plotové výplně je vhodné dodržovat doporučení uvedená v této tabulce, protože správné překrytí lamel a rozteč otvorů přispěje k pevné konstrukci a estetickému vzhledu plotu.

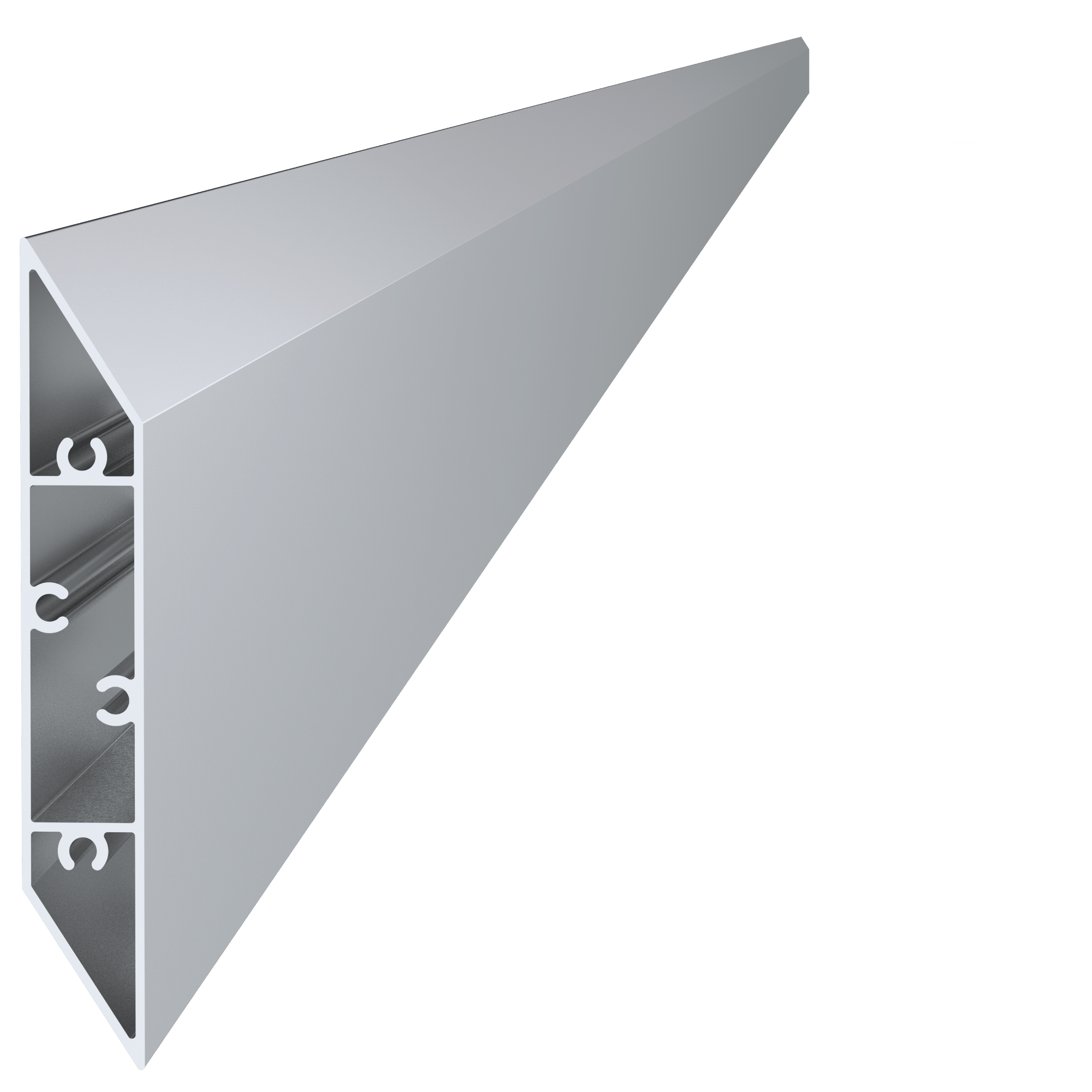

Hliníkové lamely se vyznačují mimořádně nízkou hmotností, výjimečnou odolností materiálu vůči korozi a vlivům počasí, a z toho plynoucí dlouhou životností.

Montáž našich lamelových výplní usnadňují praktické U a UT profily s výrazně naznačenými vodicími drážkami, které spolehlivě zajistí požadované rozmístění lamel v poli výplně. Díky nim si budete moct naměřit přesná místa pro jejich uchycení pomocí vrutů. Pro dokonalý spoj a odolnost vůči korozi doporučujeme použít nerezové vruty z naší nabídky.

Na ukázku montáže našich lamel se podívejte ve videu níže:

Kompatibilní U a UT profily s vodicími drážkami:

AL-U21-6

AL-UT21-6

AL-U50-6

AL-UT50-6

Doporučené nerezové samořezné vruty:

E1-3S4.2 (půlkulaté) - vhodné pro uchycení v UT profilu

E1-4S4.2 (zápustné) - vhodné pro uchycení v U profilu

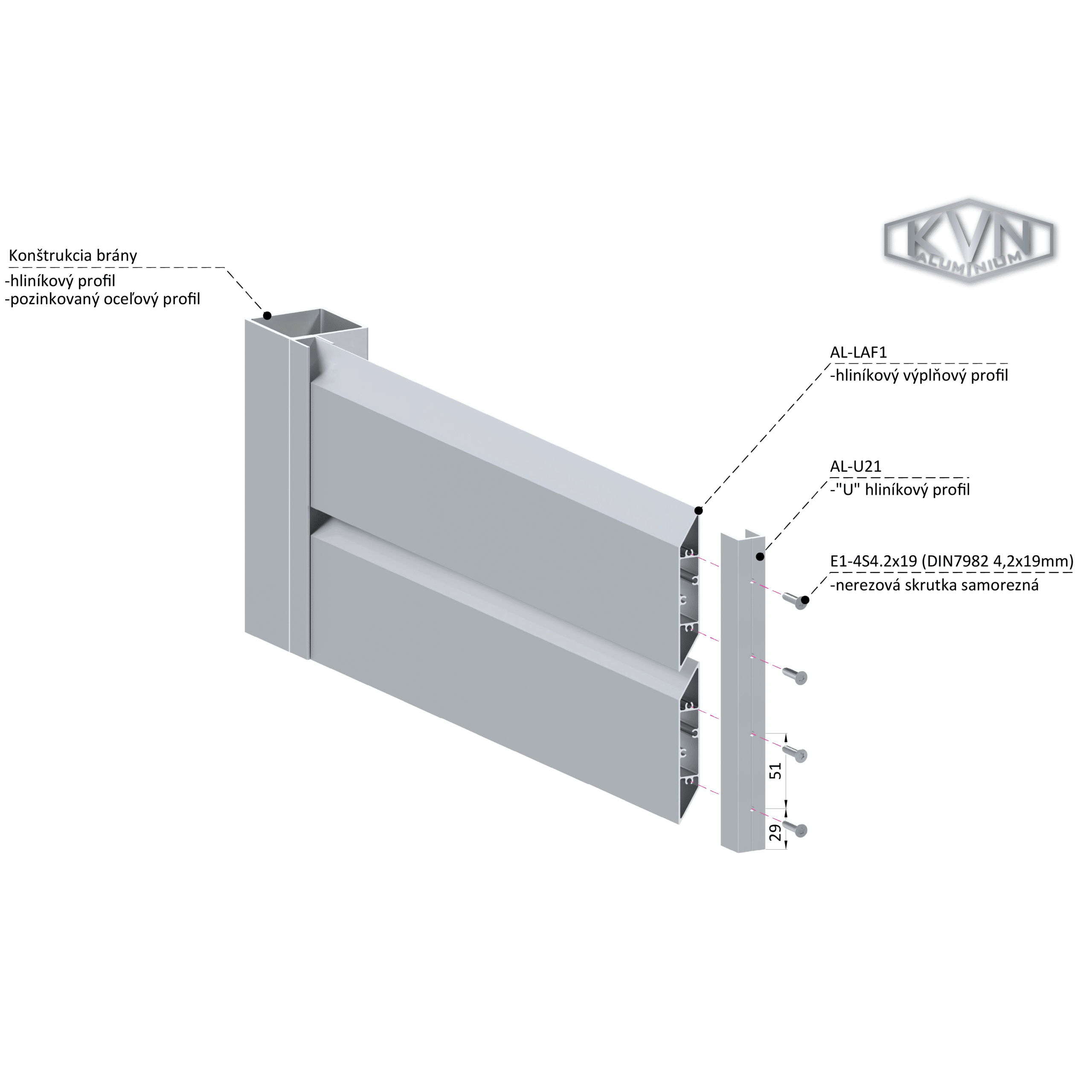

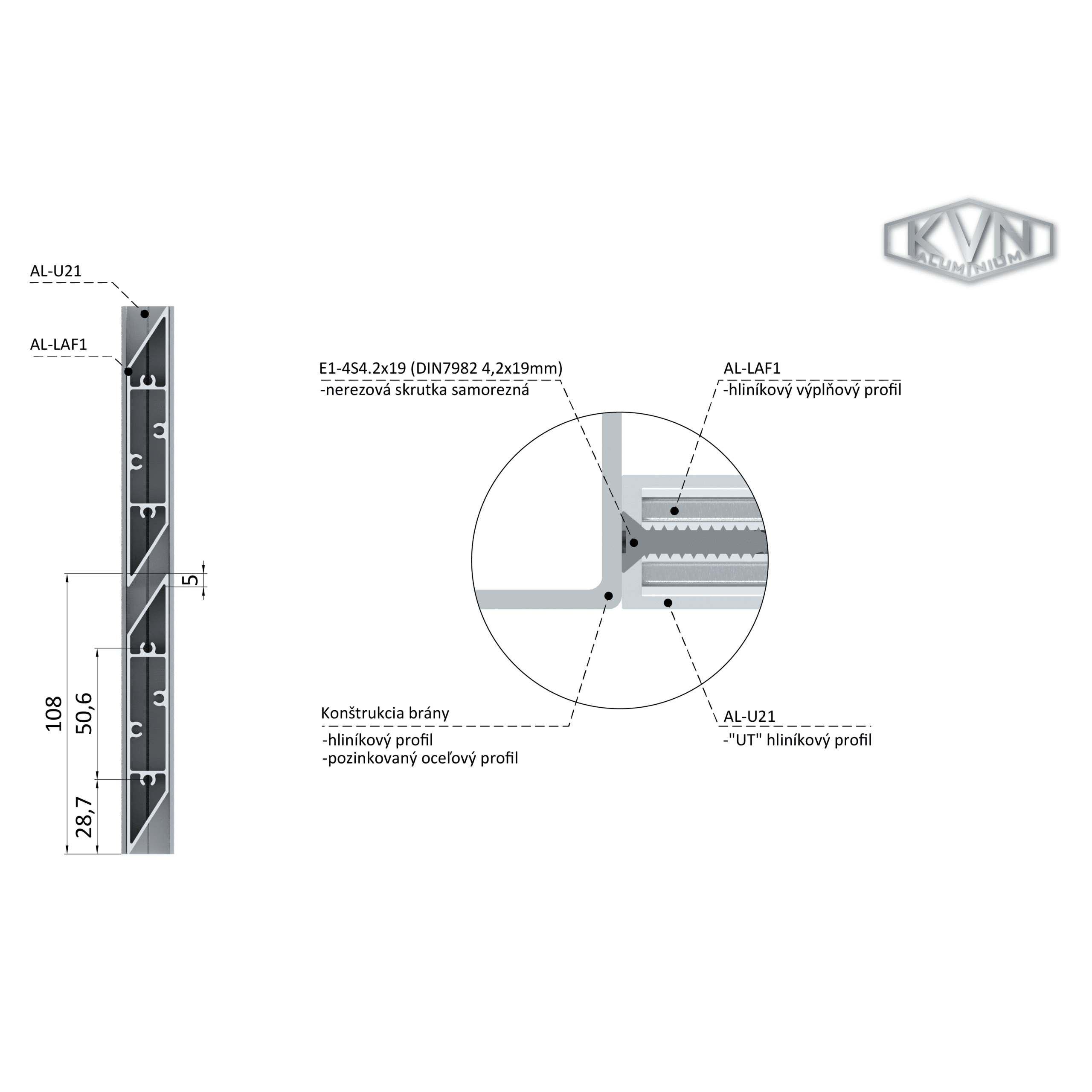

 Lamelu AL-LAF1-6 lze montovat jako výplň v kombinaci s U profily AL-U21-6 a AL-U50-6. Na našich U profilech najdete vodicí drážky, které Vám pomohou lamely namontovat v požadovaném úhlu a v přesně naměřené vzdálenosti mezi jednotlivými lamelami. Pro zajištění trvanlivosti spoje je vhodné použít zápustné nerezové vruty E1-4S4.2.

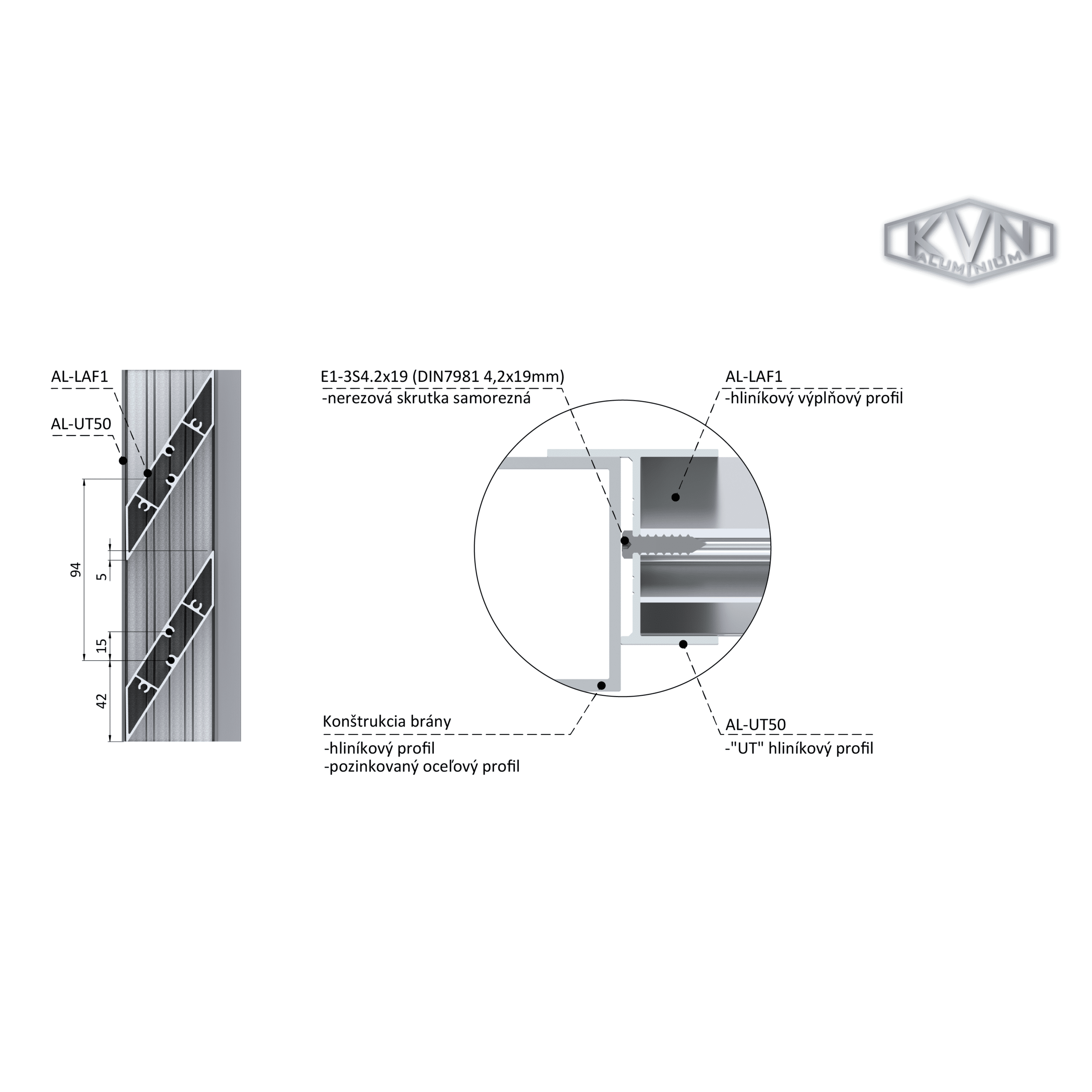

Pokud se rozhodnete spojovat více polí s lamelovou výplní nebo chcete eliminovat případné nerovnosti montáže ke sloupku, doporučujeme využít spojovací UT profily. V naší nabídce najdete UT profil o šířce 50 mm s vodicími drážkami - AL-UT50-6, pro snadnou montáž a ideální umístění lamely AL-LAF1-6. Nejvhodnějšími vruty pro spojení UT profilu a lamely jsou samořezné nerezové vruty s půlkulatou hlavou E1-3S3.5.

 Lamely doporučujeme zpevnit každé 2 metry. Jako výztuž můžete využít například AL-JK20x10x1.5 nebo AL-PL20x5.

 Nátěr hliníkových povrchů

Před jakýmkoliv nátěrem hliníkových lamel nebo jiných profilů, je nutné povrch hliníku důkladně odmastit a zdrsnit. Na zdrsnění doporučujeme použít jemný brusný papír a broušení provádět buď ručně nebo s využitím vibrační aneb oscilační brusky. K opracování hliníku můžete využít brusné kotouče se suchým zipem.

V naší nabídce najdete nové kvalitní krycí barvy německé značky WS-Plast s možností přímé aplikace na hliník.

Momentálně Vám nabízíme polomatné odstíny:

kovářská černá RAL 9005

2,5l balení F001.2 a ve spreji F001.SP

antracitová RAL 7016

2,5l balení RAL7016.2
